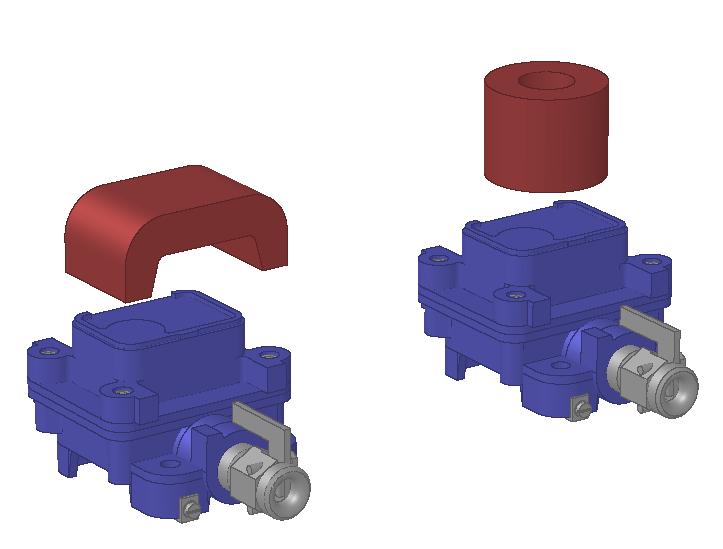

Łącznik magnetyczny KFM - 02

![]() |
KFM-023.., KFM-024.. I M2 II 2G ExdI/IIBT6 lub ExiaI/IIB T6 KDB 04ATEX 166X/2 |
![]() |
KFM-022.. I M2 II 2G ExdI/IIBT6 KDB 04ATEX 166X/2 |
Charakterystyka :
![]()
Łączniki magnetyczne typu KFM-02 przeznaczone są do pracy w obwodach sygnalizacyjnych i teletechnicznych, jak również do automatyzacji procesów produkcyjnych. Odmiany łączników magnetycznych typu KFM-023.. i KFM-024.. przeznaczone są do łączenia obwodów elektrycznych: tylko niskonapięciowych o napięciu do 230V;50Hz; 110V DC lub tylko iskrobezpiecznych poziomu ia lub ib natomiast łączniki magnetyczne typu KFM-022..przeznaczone są do łączenia obwodów elektrycznych tylko niskonapięciowych o napięciu do 230V; 50Hz lub 110V DC.
Zgodność z normami:
![]()
Łączniki magnetyczne spełniają wymagania norm zharmonizowanych z Dyrektywą Unii Europejskiej 94/9/WE:
* PN-EN 60079-0:2006(U)
* PN-EN 60079-1:2004(U)
* PN-EN 60079-11: 2007(U)
Warunki stosowania:
![]()
Łączniki magnetyczne typu KFM-02 przystosowane są do pracy w podziemnych i powierzchniowych zakładach górniczych, w których występuje zagrożenie metanowe i/lub zagrożenie pyłu węglowego oraz w strefach zagrożonych wybuchem występowaniem gazów i par podgrupy IIB. Zapewniają wysoki poziom zabezpieczenia przeciwwybuchowego zgodnie z oznaczeniem:
|
- wykonania zgodnie z Tablicą 3 kolumna nr 2 |
![]() |
I M2 |
i zgodnie z wymaganiem normy PN-EN 60079-0:2006(U) oznaczone cechą:
ExdI/IIBT6 lub ExiaI/IIBT6
|
- wykonania zgodnie z Tablicą 3 kolumna nr 1 |
I M2 |
i zgodnie z wymaganiem normy PN-EN 60079-0:2006(U) oznaczone cechą:
ExdI/IIBT6
Szczególne warunki stosowania w przestrzeniach zagrożonych wybuchem:
![]()
Łączniki magnetyczne KFM-023.. i KFM-024.. oznaczone znakiem:
ExdI/IIBT6 lub ExiaI/IIBT6 mogą być stosowane w obwodach elektrycznych nieiskrobezpiecznych i iskrobezpiecznych w polach metanowych zakładów górniczych,
w wyrobiskach zaliczanych do stopnia "a", "b" i "c" niebezpieczeństwa wybuchu metanu oraz klasy "A" lub "B" zagrożenia wybuchu pyłu węglowego oraz mogą być stosowane
w pomieszczeniach i przestrzeniach zewnętrznych zaliczanych do stref 1 i/lub 2 zagrożenia wybuchem gazów i par cieczy z powietrzem zaliczanych do podgrupy wybuchowości IIB, klasy temperaturowej T6.
Łączniki magnetyczne typu KFM-022..oznaczone znakiem:
ExdI/IIBT6 mogą być stosowane w obwodach elektrycznych nieiskrobezpiecznych w polach metanowych zakładów górniczych, w wyrobiskach zaliczanych do stopnia "a", "b" i "c" niebezpieczeństwa wybuchu metanu oraz klasy "A" lub "B" zagrożenia wybuchu pyłu węglowego oraz mogą być stosowane w pomieszczeniach i przestrzeniach zewnętrznych zaliczanych do stref 1 i/lub 2 zagrożenia wybuchem gazów i par cieczy z powietrzem zaliczanych do podgrupy wybuchowości IIB, klasy temperaturowej T6.
Dane techniczne:
![]()
| Napięcie pracy Obwody iskrobezpieczne: Obwody nieiskrobezpieczne: |
90V (wartość szczytowa) - dla łączników KFM-023.. i KFM-024.. - 230; 50Hz, 110V DC - dla łączników KFM-022.., KFM-023.., KFM-024.. |
| Obciążalność styków (dla wszystkich wykonań) |
0,5A÷3A (w zależności od odmiany - Tablica 1) |
| Zaciski do przyłączania przewodów (dla wszystkich wykonań): |
do 2,5 mm2 |
| Pojemność (dla wszystkich wykonań): |
Ci - pomijalna |
| Indukcyjność (dla wszystkich wykonań): |
Li - pomijalna |
| Temperatura otoczenia (dla wszystkich wykonań): |
-20°C do +40°C |
| Stopień ochrony: | (dla wszystkich wykonań): IP65 |
| Wilgotność względna | (dla wszystkich wykonań): do 95% |
| Pozycja pracy (dla wszystkich wykonań): |
dowolna |
| Masa urządzenia (dla wszystkich wykonań): | ok. 3 kg |
| Masa magnesu sterującego (dla wszystkich wykonań): |
ok. 1,8 kg |
Obciążalność styków kontaktronów (dla wszystkich wykonań):
![]()
Tablica 1
|
Typ łącznika |
Maksymalne obciążenie styków kontaktronów |
|---|---|
|
KFM - ...01 |
3 |
|
KFM - ...02 |
1 |
|
KFM - ...03 |
0,5 |
|
KFM - ...04 |
0,5 |
|
KFM - ...05 |
3 |
|
KFM - ...06 |
1 |
Zakres średnic wprowadzanego kabla (dla wszystkich wykonań):
![]()
Tablica 2
|
Wpust kablowy KVC - 02 |
|
|
Średnica otworu pierścienia uszczelniającego |
Zakres średnic wprowadzanego kabla |
|---|---|
|
8 |
6 ÷ 8 |
|
12 |
10 ÷ 12 |
Wykonania:
![]()
Tablica 3
|
Przeznaczenie |
Ilość i rodzaj kontaktronów |
Charakterystyka pracy. |
|||
|---|---|---|---|---|---|
|
Obwody elektryczne |
Obwody elektryczne |
||||
|
Oznaczenie łączników |
|||||
|
|
||||
|
Odmiany wykonań |
|||||
|
KFM-02201 |
KFM-02301 |
1 zwierny |
Zmienia płożenie styków |
||
|
KFM-02401 |
|||||
|
KFM-02202 |
KFM-02302 |
1 przełączny |
|||
|
KFM-02402 |
|||||
|
KFM-02203 |
KFM-02303 |
1 polaryzowany |
Zmienia płożenie styków |
||
|
KFM-02403 |
|||||
|
KFM-02204 |
KFM-02304 |
2 polaryzowane |
|||
|
KFM-02404 |
|||||
|
KFM-02205 |
KFM-02305 |
2 zwierne |
Zmienia płożenie styków |
||
|
KFM-02405 |
|||||
|
KFM-02206 |
KFM-02306 |
1 normalnie otwarty |
|||
|
KFM-02406 |
|||||

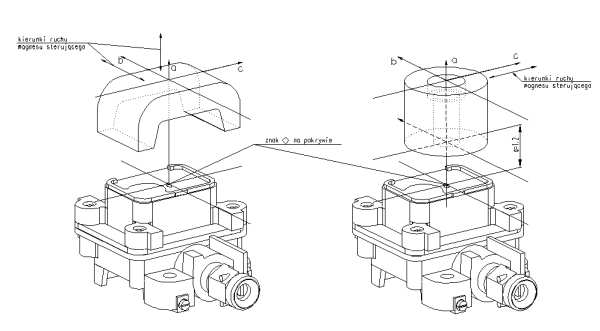

Układ pracy łączników magnetycznych Rysunek 1.
![]()

|
a) dla łączników z kontaktronami bez |
a) dla łączników z kontaktronami |
Sposób zamówienia:
![]()
W zamówieniu należy podać wyróżnik oznaczenia zgodnie z tablicą wykonań.
