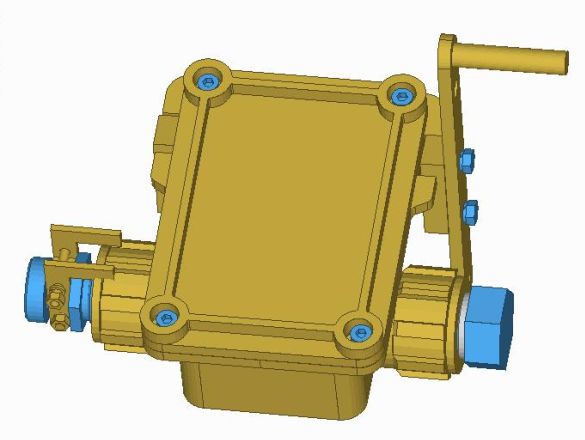

Nadajnik sygnałów KFS-03

KFS-033..
I M2
II 2G
Ex d I/IIB T6 lub Ex ia I/IIB T6
KDB 04ATEX 165X

KFS-032..
I M2
II 2G
Ex d I/IIB T6
KDB 04ATEX 165X

Charakterystyka :

Nadajniki sygnałów typu KFS-03 przeznaczone są do pracy w obwodach sygnalizacyjnych i teletechnicznych jako łączniki krańcowe, drogowe współpracujące z licznikiem impulsów. Najczęściej stosowane są w sygnalizacji szybowej i układach zabezpieczających taśmociągi transportowe w podziemiach kopalń. Odmiany nadajników sygnałów KFS-033.. przeznaczone są do pracy w obwodach elektrycznych tylko niskonapięciowych o napięciu do 250V AC, DC lub tylko iskrobezpiecznych poziomu ia lub ib. Natomiast odmiany nadajników sygnałów KFS-032.. przeznaczone są do pracy w obwodach elektrycznych tylko niskonapięciowych o napięciu do 250V AC, DC.

Zgodność z normami:

Nadajniki sygnałów spełniają wymagania norm zharmonizowanych z Dyrektywą Unii Europejskiej 94/9/WE:

PN-EN 60079-0:2013-03+A11:2014-03
PN-EN 60079-1:2010
PN-EN 60079-11:2012
PN-EN 50303:2004

Warunki stosowania:

Nadajniki sygnałów typu KFS-03 przystosowane są do pracy w podziemnych
i powierzchniowych zakładach górniczych, w których występuje zagrożenie metanowe i/lub zagrożenie pyłu węglowego oraz w strefach zagrożonych wybuchem, występowaniem gazów
i par podgrupy IIB. Zapewniają wysoki poziom zabezpieczenia przeciwwybuchowego zgodnie
z oznaczeniem:

- wykonania zgodnie z Tablicą 1

I M2
II 2G

i zgodnie z wymaganiem normy PN-EN 60079-0:2013-03+A11:2014-03 oznaczone cechą:

Exd I/IIBT6 lub Ex ia I/IIBT6

- wykonania zgodnie z Tablicą 2

I M2
II 2G

i zgodnie z wymaganiem normy PN-EN 60079-0:2013-03+A11:2014-03 oznaczone cechą:

Exd I/IIBT6

Szczególne warunki stosowania w przestrzeniach zagrożonych wybuchem:

Nadajniki sygnałów typu KFS-033.. oznaczone znakiem: ExdI/IIBT6 lub ExiaI/IIBT6 mogą być stosowane w obwodach elektrycznych nieiskrobezpiecznych i iskrobezpiecznych w polach metanowych zakładów górniczych, w wyrobiskach zaliczanych do stopnia "a", "b" i "c" niebezpieczeństwa wybuchu metanu oraz klasy "A" lub "B" zagrożenia wybuchu pyłu węglowego, w pomieszczeniach i przestrzeniach zewnętrznych zaliczanych do stref 1 i/lub 2 zagrożenia wybuchem gazów i par cieczy z powietrzem zaliczanych do podgrupy wybuchowości IIB, klasy temperaturowej T6.
Nadajniki sygnałów typu KFS-032.. oznaczone znakiem: ExdI/IIBT6 mogą być stosowane
w obwodach elektrycznych nieiskrobezpiecznych w polach metanowych zakładów górniczych, w wyrobiskach zaliczanych do stopnia "a", "b" i "c" niebezpieczeństwa wybuchu metanu oraz klasy "A" lub "B" zagrożenia wybuchu pyłu węglowego, w pomieszczeniach i przestrzeniach zewnętrznych zaliczanych do stref 1 i/lub 2 zagrożenia wybuchem gazów i par cieczy
z powietrzem zaliczanych do podgrupy wybuchowości IIB, klasy temperaturowej T6.

Parametry techniczne:

Dane techniczne:
Napięcie pracy: Obwody iskrobezpieczne: Obwody nieiskrobezpieczne:	suma napięć powinna być mniejsza lub równa 90 V dla obwodów na jeden łącznik (dla nadajników KFS-033..) 250 AC; DC (dla nadajników: KFS-032.., KFS-033..)
Obciążalność styków (dla wszystkich wykonań)	1,6A DC lub 4A AC
Znamionowa częstość łączeń (dla wszystkich wykonań)	120ł/h
Zaciski do przyłączania przewodów (dla wszystkich wykonań)	do 2,5 mm²
Pojemność (dla wszystkich wykonań)	Ci - pomijalna
Indukcyjność (dla wszystkich wykonań)	Li - pomijalna
Temperatura otoczenia (dla wszystkich wykonań)	-20°C do +40°C
Stopień ochrony (dla wszystkich wykonań)	IP54
Wilgotność względna (dla wszystkich wykonań)	do 95%
Pozycja pracy (dla wszystkich wykonań)	dowolna
Masa urządzenia (dla wszystkich wykonań)	ok. 10 kg
