KBB-052... I M2 Ex d I Mb II 2G Ex d II B T6 Gb KDB 05ATEX 305X



Charakterystyka :



Buczki elektryczne budowy ognioszczelnej typu KBB-052... przeznaczone są do pracy
w obwodach sygnalizacyjnych do nadawania akustycznych sygnałów ostrzegawczych. Odmiany buczków elektrycznych KBB-05... przeznaczone są do pracy w obwodach elektrycznych niskonapięciowych o napięciu od 12V do 230V AC/50 Hz oraz od 12V do 220V DC.



Zgodność z normami:



Buczki elektryczne spełniają wymagania norm zharmonizowanych z Dyrektywą Unii Europejskiej 94/9/WE:



* PN-EN 60079-0:2009
* PN-EN 60079-1:2010



Warunki stosowania:



Buczki elektryczne typu KBB-052... przystosowane są do pracy w:
podziemnych i powierzchniowych zakładach górniczych, w których występuje zagrożenie metanowe i/lub zagrożenie pyłu węglowego oraz w strefach zagrożonych wybuchem występowaniem gazów i par podgrupy IIB.
Zapewniają wysoki poziom zabezpieczenia przeciwwybuchowego zgodnie z oznaczeniem:

 Szczególne warunki stosowania w przestrzeniach zagrożonych wybuchem:



Buczki elektryczne typu KBB-052... oznaczone znakiem:
Ex d I Mb, Ex d IIB T6 Gb mogą być stosowane w obwodach elektrycznych ognioszczelnych w polach metanowych zakładów górniczych, w wyrobiskach zaliczanych do stopnia "a", "b" i "c" niebezpieczeństwa wybuchu metanu oraz klasy "A" lub "B" zagrożenia wybuchem pyłu węglowego oraz mogą być stosowane w pomieszczeniach i przestrzeniach zewnętrznych zaliczanych do stref 1 i/lub 2 zagrożenia wybuchem gazów i par cieczy zmieszanych z powietrzem zaliczanych do podgrupy wybuchowości IIB, klasy temperaturowej T6.



Dane techniczne:



Napięcie zasilania:	od 12V do 220V DC od od 12V do 230V AC/50 Hz
Prąd:	od 0,05 do 0,9 A DC od 0,08 do 1,1 A AC
Zaciski do przyłączania przewodów :	do 2,5 mm2
Poziom głośności:	> 90 dB
Stopień ochrony:	IP55
Temperatura otoczenia:	-20°C do +40°C
Wilgotność względna:	do 95%
Pozycja pracy :	pionowa (komorą przyłączeniową w dół)
Zakres średnic wprowadzanego kabla:	Tablica 1
Masa urządzenia:	z tubą  16 kg bez tuby  11 kg



Zakres średnic wprowadzanego kabla:





Tablica 1



Wpust kablowy KVC-012 dla KBB-052..2
Średnica otworu Φ [mm]	Zakres średnic wprowadzanego kabla Φ [mm]
12	10 ÷ 12
16	14 ÷ 16
20	18 ÷ 20
Wpust kablowy KVC-02 dla KBB-052..1
Średnica otworu Φ [mm]	Zakres średnic wprowadzanego kabla Φ [mm]
8	6 ÷ 8
12	10 ÷ 12





Wykonania:



Odmiany wykonań buczków elektrycznych przedstawiono w Tablicy 2.





Tablica 2



Buczek elektryczny z tubą wpust kablowy KVC-02	Buczek elektryczny bez tuby wpust kablowy KVC-02	Buczek elektryczny z tubą wpust kablowy KVC-012	Buczek elektryczny bez tuby wpust kablowy KVC-012	Napięcie zasilania [V]	Rodzaj prądu	Oznaczenie
KBB-052011	KBB-052211	KBB-052012	KBB-052212	12	AC	I M2 II 2G   ExdI/IIBT6
KBB-052021	KBB-052221	KBB-052022	KBB-052222	24
KBB-052031	KBB-052231	KBB-052032	KBB-052232	42
KBB-052041	KBB-052241	KBB-052042	KBB-052242	60
KBB-052051	KBB-052251	KBB-052052	KBB-052252	110
KBB-052061	KBB-052261	KBB-052062	KBB-052262	127
KBB-052071	KBB-052271	KBB-052072	KBB-052272	230
KBB-052111	KBB-052311	KBB-052112	KBB-052312	12	DC
KBB-052121	KBB-052321	KBB-052122	KBB-052322	24
KBB-052131	KBB-052331	KBB-052132	KBB-052332	42
KBB-052141	KBB-052341	KBB-052142	KBB-052342	60
KBB-052151	KBB-052351	KBB-052152	KBB-052352	110
KBB-052171	KBB-052371	KBB-052172	KBB-052372	220

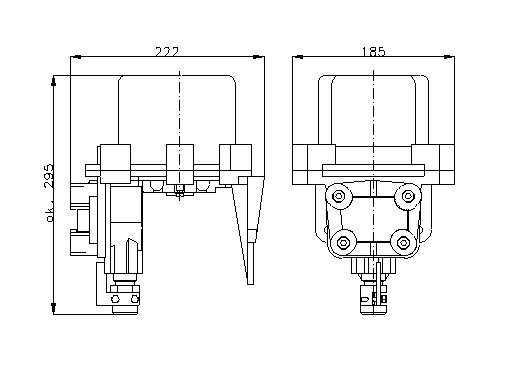

Wymiary:

















Sposób zamówienia:



W zamówieniu należy podać wyróżnik oznaczenia zgodnie z tablicą wykonań.
